Inverter Hybrid GoodWe GW100K06-ETC – 100kW, 3 Pha (Áp Cao)


Model	GW100K06-ETC
Dải điện áp pin (V)	200~865
Dòng sạc/xả tối đa (A)	100/100
Dòng điện đầu vào tối đa mỗi MPPT (A)	100
Công suất biểu kiến đầu ra cực đại đến lưới (VA)	110000
Công suất biểu kiến đầu ra cực đại (Dự phòng) (VA)	110000

**Biến tần hybrid GoodWe GW100K06-ETC*1 – 100kW, 3 Pha, 2 MPPT, Điện áp cao (không ngõ ra dự phòng)**

GoodWe GW100K06-ETC*1 là biến tần lưu trữ năng lượng 3 pha thuộc Series ETC (50/100kW | 3 Pha | 1/2 MPPT | Biến tần hybrid – điện áp cao), được tối ưu cho các hệ thống điện mặt trời thương mại & công nghiệp cần kết hợp lưu trữ pin cao áp nhưng không sử dụng chế độ tải dự phòng (backup). Thiết bị tương thích với pin lithium cao áp Lynx C, hỗ trợ dải điện áp pin rộng từ 200 đến 865V, phù hợp cho các dự án yêu cầu công suất lớn, hiệu suất cao và giải pháp module linh hoạt.

Với công suất AC danh định 100kW (100kVA), 2 MPPT và công suất đầu vào PV tối đa 130kW, GW100K06-ETC*1 đáp ứng tốt nhu cầu nâng tỷ lệ tự tiêu thụ, giảm tải giờ cao điểm và tối ưu chi phí điện năng cho tòa nhà, nhà xưởng, trung tâm thương mại,…

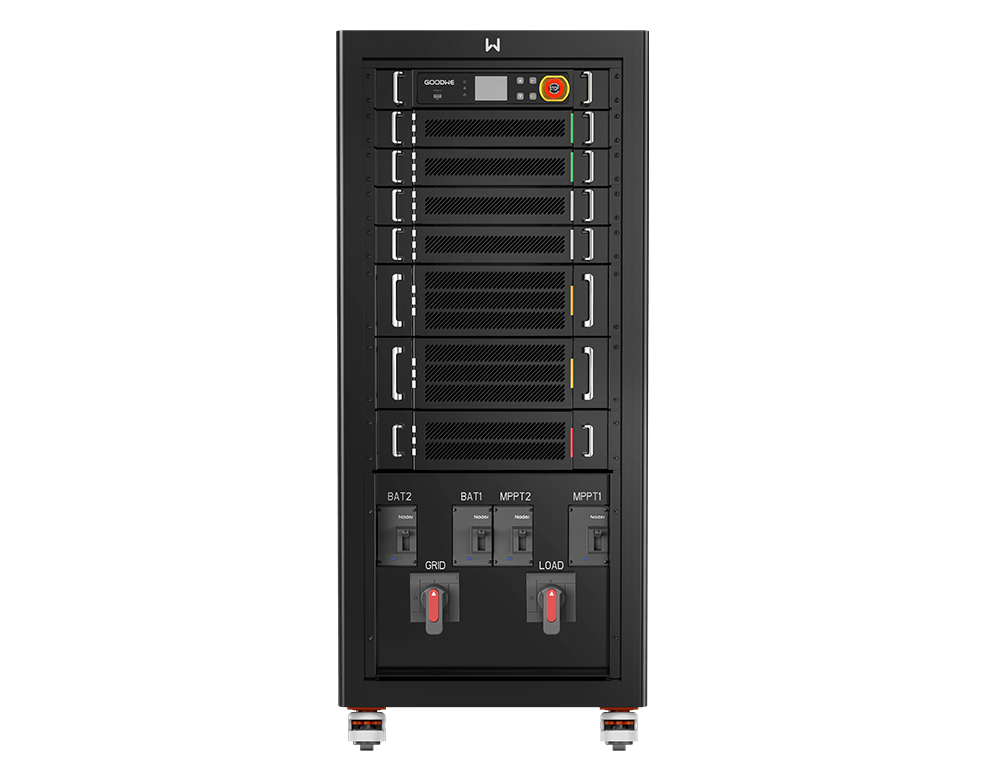

Biến tần hybrid GoodWe GW100K06-ETC*1 góc nghiêng trái

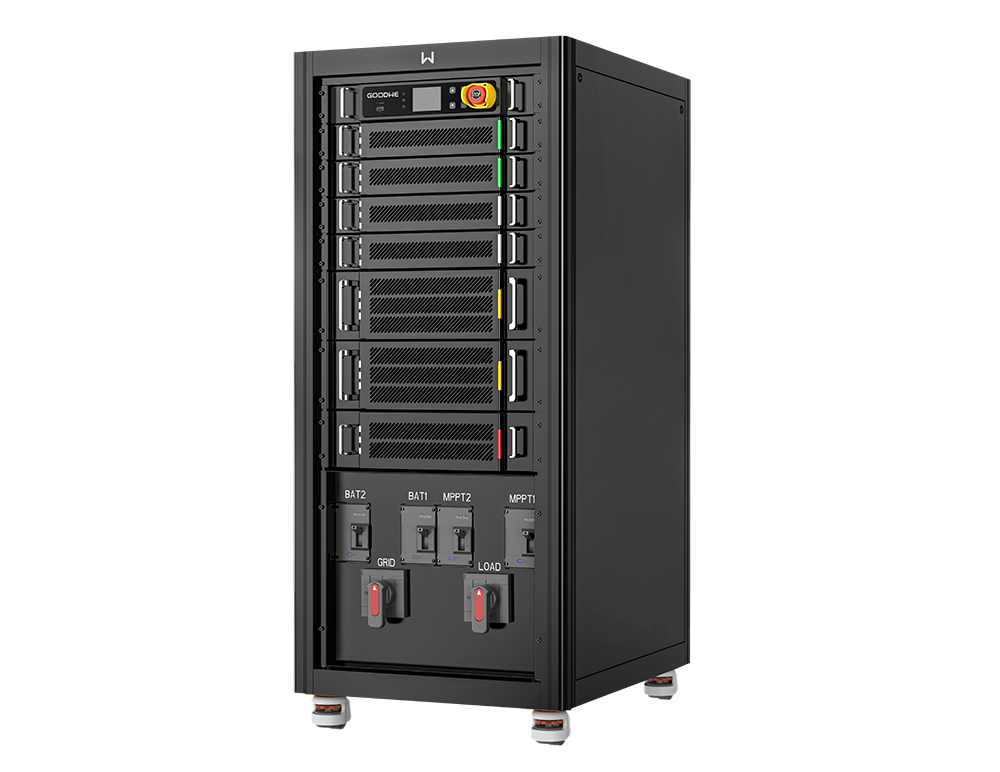

Biến tần hybrid GoodWe GW100K06-ETC*1 góc nghiêng phải

1. Công suất 100kW cho hệ thống thương mại & công nghiệp

Công suất AC danh định phát lên lưới: 100kW (100kVA), 3 pha, điện áp danh định 400V, cấu hình 3L / N / PE.
Công suất biểu kiến tối đa phát lên lưới: 110kVA; công suất biểu kiến tối đa từ lưới: 110kVA.
Dải điện áp lưới cho phép: 312 – 460V (AU); 318 – 497V (DE).
Tần số lưới: 50 / 60Hz; dải tần hoạt động: 47 – 52Hz (AU), 47.5 – 51.5Hz (DE).
Dòng AC tối đa: 159,5A (phía phát lên lưới và phía nhận từ lưới).
Độ méo sóng hài dòng AC (THDi): < 3%.
Hiệu suất tối đa: 97,6%; hiệu suất Châu Âu: khoảng 97,3%; hiệu suất MPPT: 99,9%.

2. Tương thích pin cao áp Lynx C – 2 chuỗi pin độc lập

Loại pin: Lithium-ion (Lynx C).
Điện áp pin danh định (tùy cấu hình): 422,4 / 499,2 / 576,0 / 652,8V.
Dải điện áp pin cho phép: 200 – 865V.
Điện áp khởi động: 200V.
Số chuỗi pin: 2 chuỗi độc lập.
Công suất sạc tối đa: lên đến 100kW, dòng sạc tối đa: 100A.
Công suất xả tối đa: lên đến 110kW, dòng xả tối đa: 110A.

3. Dữ liệu đầu vào PV – 2 MPPT, công suất tới 130kW

Công suất đầu vào PV tối đa: 130kW.
Điện áp DC đầu vào tối đa: 1000V.
Dải điện áp làm việc của MPPT: 250 – 850V.
Điện áp khởi động: 250V; điện áp danh định: 600V.
Số MPPT: 2; số chuỗi/MPPT: 1.
Dòng vào tối đa mỗi MPPT: 100A; dòng ngắn mạch tối đa: 125A.

4. Mô hình không có ngõ ra dự phòng (backup)

GW100K06-ETC*1 là phiên bản không tích hợp “Dữ liệu đầu ra AC (Dự phòng)”; toàn bộ phần này trong datasheet được ghi “–”.
Thiết bị tập trung cho chế độ nối lưới có lưu trữ, phù hợp với các dự án muốn tối ưu tự tiêu thụ, cắt giảm phụ tải giờ cao điểm mà không cần cấp nguồn cho tải ưu tiên khi mất điện lưới.

5. Bảo vệ & độ an toàn hệ thống

Chống sét lan truyền DC & AC: SPD loại II (L+N) (tùy chọn theo cấu hình).
Bảo vệ: chống đảo lưới, quá áp, quá dòng, quá nhiệt, chạm đất, lỗi cách điện,… đều tích hợp sẵn.
Cấp bảo vệ vỏ: IP20, thiết kế tủ đặt dưới đất, phù hợp lắp đặt trong nhà/khu kỹ thuật.

6. Thiết kế mô-đun, dễ mở rộng & bảo trì

Cấu trúc mô-đun “Plug & Play” với các khối chức năng riêng biệt: MPPT, DC/DC, DC/AC, STS, EMS – giúp lắp đặt, vận hành và bảo trì thuận tiện.
Hệ thống giám sát: LED, LCD, cổng LAN, RS485, CAN – dễ dàng tích hợp với hệ thống quản lý năng lượng EMS.
Dải nhiệt độ hoạt động: -20°C đến +60°C (có derating trên 45°C); độ ẩm cho phép: 0 – 95% (không ngưng tụ).
Trọng lượng: khoảng 225kg; kích thước (Rộng x Cao x Sâu): 585 x 1380 x 750mm.
